Sonuç
Sekiz koşu ve dört kontrol–kontrast çifti 8/8 tamamlandı. Önceden dondurulan ilk kapıya göre iki açıklık da geçti: 0,5 mm açıklık uzak bölge tepkisini tek yüz G5'e göre 12,09 kat artırdı ve yakın–uzak yayılımını %52,1 azalttı. 1,5 mm açıklıkta karşılık gelen değerler 7,73 kat ve %66,5 oldu.
Bu geçiş tek başına Boolean “çürük var/yok” hedefi için yeterli değildir. Tam bant ortalaması, yeni yapının duyarlılığı bütün konumlarda artırmadığını; güçlü bölgeyi yakın konumdan uzak konuma taşıdığını gösterdi. Yakın bölge tepkisi iki karşılıklı yapıda tek yüz modelinin en zayıf bölgesinden bile daha küçük kaldı.
Bu nedenle aynı frekansta en zayıf konumu büyüten ikinci bir sağlamlık ölçütü uygulandı. Tek yüz G5, 2,32 GHz'de yakın ve uzak bölgenin küçüğünde 12,48 × 10⁻⁶ mutlak S21 farkına ulaştı. Karşılıklı kartların korumasız en iyi noktaları 5,97 ve 5,92 GHz'de kaldı. Bu frekanslar LibreVNA'nın 6 GHz üst sınırına fazla yakındır ve aday lehine kabul edilmedi.
Ölçüm için 5,5 GHz üst değerlendirme sınırı, yani en az 0,5 GHz koruma payı tanımlandı; tasarım hedefinin mümkünse 5,0 GHz veya altında kalması tercih edildi. 5,5 GHz altında karşılıklı 0,5 mm yapının en zayıf konum tepkisi 1,55 × 10⁻⁶, 1,5 mm yapınınki 1,47 × 10⁻⁶ oldu. Bunlar tek yüz referansının yalnız %12,4 ve %11,8'idir.
Karar: Karşılıklı kart fikri alan dağılımını güçlü biçimde değiştirdi ve ilk kapıyı geçti; fakat mevcut ayarsız ayrık halkalar Boolean sağlamlığı iyileştirmedi. Bu yapı üretime veya otomatik ince ağ/frekans ayarına geçirilmedi. Yeni simülasyon başlatılmadı.
Sayısal karşılaştırma
Kompleks S21 RMS, kontrol ve kontrast eğrileri arasındaki 1–6 GHz karekök-ortalama-kare farkıdır. Tablodaki RMS değerleri 10⁻⁶ ile ölçeklenmiştir.
| Yapı | Yakın RMS | Uzak RMS | Büyük/küçük oranı | Uzak kazancı | Yayılım azalması | İlk kapı |
|---|---|---|---|---|---|---|
| Tek yüz G5 | 102,234 | 1,690 | 60,50 | Referans | Referans | — |
| Karşılıklı, 0,5 mm | 0,705 | 20,436 | 28,98 | 12,09× | %52,1 | Geçti |
| Karşılıklı, 1,5 mm | 0,644 | 13,058 | 20,28 | 7,73× | %66,5 | Geçti |
| Yapı | En iyi ortak frekans | En zayıf konumdaki ΔS21 büyüklüğü | Tek yüze oran | O frekanstaki konum oranı |
|---|---|---|---|---|
| Tek yüz G5 | 2,32 GHz | 12,48 × 10⁻⁶ | 1,000 | 26,38 |
| Karşılıklı, 0,5 mm | 5,97 GHz | 2,41 × 10⁻⁶ | 0,193 | 16,77 |
| Karşılıklı, 1,5 mm | 5,92 GHz | 2,10 × 10⁻⁶ | 0,168 | 13,24 |
İkinci tablo, tek bir ölçüm frekansında yakın ve uzak konumların daha zayıf olanını mümkün olduğunca büyütür. Karşılıklı halkalar konum oranını düşürdü; ancak ortak en zayıf sinyal yaklaşık beş ila altı kat geriledi. En iyi noktaların LibreVNA üst sınırına çok yakın olması da halkaların mevcut boyutlarda uygun banda ayarlanmadığını gösterir.
| Koruma paylı bant | Tek yüz G5 | Karşılıklı 0,5 mm | Karşılıklı 1,5 mm |
|---|---|---|---|
| 1–5,5 GHz en zayıf konum | 12,48 × 10⁻⁶ | 1,55 × 10⁻⁶ | 1,47 × 10⁻⁶ |
| Tek yüze oran | 1,000 | 0,124 | 0,118 |
| 1–5,0 GHz en zayıf konum | 12,48 × 10⁻⁶ | 0,645 × 10⁻⁶ | 0,645 × 10⁻⁶ |
6 GHz'e yakın değerler spektral davranışı anlamak için kayıtta tutulur; seçim, optimizasyon veya başarı iddiasında kullanılmaz.
Amaç
Pasif karşı yüz, uzak bölgedeki sentetik kontrast tepkisini yalnız 1,261 kat artırdı ve konum yayılımını %20,0 azalttı. Bu gelişme önceden belirlenen 2 kat ve %50 eşiklerini geçmedi. Yeni deney, alanı aynı yüzün yakınında toplamaya çalışmak yerine dişten geçen iletimi doğrudan ölçen karşılıklı verici ve alıcı elemanları sınar.
Bu ilk tarama nihai sensör tasarımı değildir. Amaç, karşılıklı iki aktif ölçüm yüzünün mevcut tek yüz G5 referansına göre yeterince büyük bir yön değişikliği sağlayıp sağlamadığını hızlı ve düşük maliyetli biçimde elemek veya desteklemektir.
CST modeli

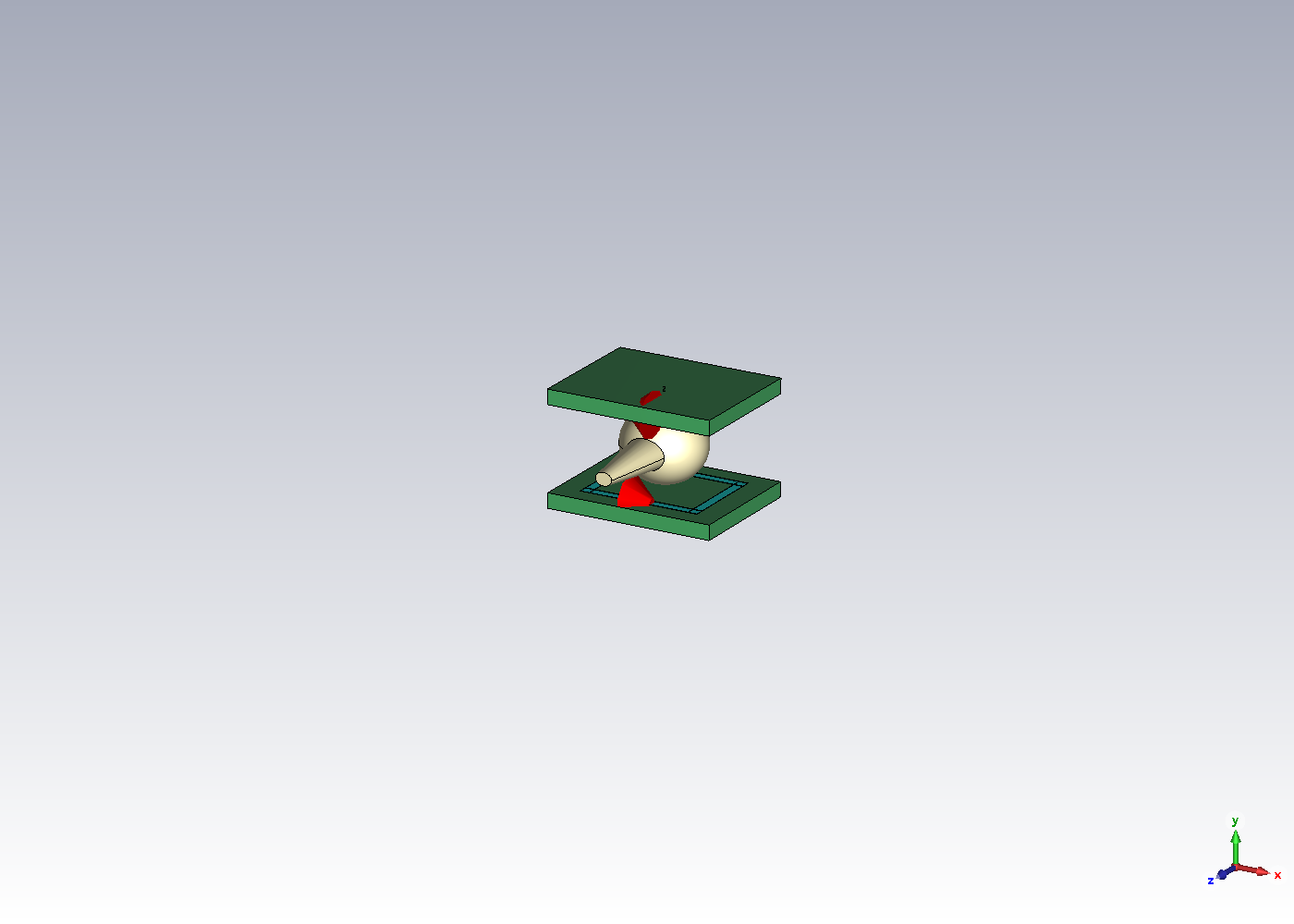

İki ayrı 1,6 mm FR-4 kart, sentetik dişin y eksenindeki karşılıklı yüzlerine yerleştirildi. Her kartta dişe bakan tarafta bir bakır ayrık halka bulunur. Verici halkasının ayrığına port 1, alıcı halkasının ayrığına port 2 bağlandı. Böylece S21, iki ayrı kart arasındaki diş üzerinden iletimi temsil eder.
| Özellik | Değer |
|---|---|
| FR-4 kart boyutu | 18 × 14 mm |
| Ayrık halka dış boyutu | 13 × 10 mm |
| Bakır iz genişliği | 1,0 mm |
| Port ayrığı | 1,0 mm |
| Bakır kalınlığı | 0,035 mm |
| Frekans aralığı | 1–6 GHz |
| Ağ düzeyi | Global 32, keşif ağı |
Kartların her biri için diş yüzeyine 0,5 mm ve 1,5 mm açıklık sınanır. PLA taşıyıcı ve başarısız pasif karşı yüz bu modelde bulunmaz; böylece elektromanyetik topoloji değişikliği tek başına incelenir.
Sonlu kuyruk
Kuyruk sekiz koşudan ve dört kontrol–kontrast çiftinden oluşur:
| Açıklık | İç bölge | Kontrol | Sentetik kontrast |
|---|---|---|---|
| Her yüzde 0,5 mm | Yakın | 1 | 1 |
| Her yüzde 0,5 mm | Uzak | 1 | 1 |
| Her yüzde 1,5 mm | Yakın | 1 | 1 |
| Her yüzde 1,5 mm | Uzak | 1 | 1 |
Bütün modellerde dört adet 0,4 mm yarıçaplı iç küre sınırı aynı anda bulunur. Seçilen küre kontrolde çevresindeki dentin benzeri malzemeyle aynı; kontrast koşulunda bağıl permitivite 16 ve iletkenlik 0,18 S/m değerindedir. Bunlar sentetik mühendislik varsayımlarıdır.
Kuyruk 13 Eylül 2026 saat 19:02:53 Türkiye'de başladı ve 19:09:57'de tamamlandı. Duvar saati süresi 7 dakika 4,2 saniyedir. Sekiz solverın toplam süresi 4 dakika 38,7 saniye, ortalaması 34,8 saniyedir. Her koşunun süresi, kompleks S-parametreleri, gerçek ağ eksenleri, enerji sonlandırması, pasifliği ve proje kapanışı Python denetleyicisi tarafından kaydedildi. Bir seferde yalnız bir CST solver çalıştı.
Karar ölçütü
Bir açıklığın sonraki frekans ve halka geometrisi ayarına geçebilmesi için iki koşulu birlikte sağlaması gerekir:
- Uzak iç bölgedeki 1–6 GHz kompleks S21 farkı, temiz tek yüz G5 değerinin en az iki katı olmalıdır.
- Yakın ve uzak bölge arasındaki tepki yayılımı, temiz tek yüz G5 oranına göre en az %50 azalmalıdır.
İki açıklık da bu önceden dondurulmuş kapıyı geçti. Sonradan eklenen en zayıf konum ölçütü, kapının Boolean hedefi için eksik olduğunu ortaya çıkardı. Karar geçmişi değiştirilmedi; ilk kapının geçtiği ve ek sağlamlık kontrolünün başarısız olduğu ayrı ayrı raporlandı.
Sayısal doğrulama
- Sekiz koşunun tamamında 4001 sonlu kompleks örnek, arşiv SHA-256 özetleri, enerji sonlandırması, pasiflik, geometri ve proje kapanışı kontrolleri geçti.
- Her açıklıktaki dört koşunun gerçek x, y ve z ağ eksenleri ile
mesh-grid.binözetleri aynıydı. - Hücre sayısı 0,5 mm açıklıkta 352.640, 1,5 mm açıklıkta 364.800 idi.
- Aynı malzemeli yakın ve uzak kontrollerin dört kompleks S-parametre eğrisi her açıklıkta sayısal olarak aynıydı.
Sınırlar
Halka boyutları henüz belirli bir rezonansa ayarlanmamıştır. Global 32 ağ yakınsamış değildir; diş geometrisi ve malzemeler sentetiktir. Bu deney klinik tanı, duyarlılık, özgüllük veya gerçek numune tekrarlanabilirliği gösteremez.
Kayıt
- Kampanya:
research/tooth-sensor/campaigns/20260913-fr4-opposed-txrx-v1. - Dondurulmuş kaynak:
research/tooth-sensor/fr4-opposed-txrx-v1. - Sonuç analiz betiği:
research/tooth-sensor/analyze_opposed_txrx_v1.py. - Birleşik sonuç: kampanyadaki
analysis.jsonvepair-metrics.csv. - Şekil betiği:
research/tooth-sensor/plot_opposed_txrx_v1.py.
Ham CST modelleri ve kompleks S-parametreleri yerel araştırma arşivinde tutulur; web yayınına eklenmez.
